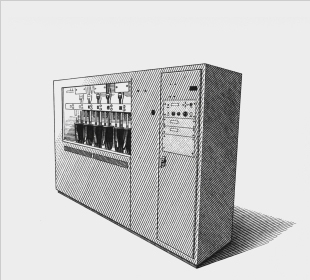

LSY,MSY,NSY Series
Equipo Combinado-para Prueba de Guantes-Mangas-Mantas y Mangueras de Línea
Modelo LSY0412A1 Prueba automática de guantes del liniero/operario, mangas, mantas, mangueras, capuchas o puentes de línea de hasta 50 000 V CA (L), 90 000 V CC (M) o ambos (N)
- Todos los ajustes de la máquina se controlan a través del menú
- Controles y medición mediante microprocesador digital.
- Selección de prueba mediante menú
- Prueba automática de guantes del operario, mangas, mantas, mangueras, capuchas o puentes de línea de hasta 50 000 V CA (L), 90 000 V CC (M) o ambos (N)
- Permite realizar pruebas según las normas ASTM D120, ASTM F496 e IEC 60903.
Las series LSY, MSY y NSY son el laboratorio de pruebas integral controlado por microprocesador y totalmente automatizado de VON Corporation. Las unidades permiten probar guantes, mangas, mantas, mangueras, capuchas e incluso puentes de línea. Se pueden probar todos los artículos de goma estándar, incluso los de clase IV. Todos los ajustes de la máquina se controlan mediante un sistema de control de microprocesador digital operado por menú.
Las mismas ventajas que las unidades L, M, N de VON con el agregado de un compartimento para probar mantas, mangueras y capuchas. Esta combinación cubre todos los artículos de goma que se prueban con mayor frecuencia.
| Prueba de Guantes | Capaz de probar guantes de 10.5″ – 18″ de largo IAW las últimas normas ASTM D120 y F496. Los soportes de tipo pin de ropa que se proporcionan no pellizcan los guantes o las mangas. El espacio de nueve pulgadas entre centros permite que los guantes de 40 K.V. se puedan usar. Modelos disponibles para probar de uno a 28 guantes o mangas de hombre de línea. |
| Prueba de Mangas | Capaz de probar todas las mangas estándar IAW las últimas normas ASTM D1051 y F496. Las mangas pueden ser probadas por el método de la hamaca VON usando las pinzas de ropa provistas y dos espaciadores de 2″ de diámetro para eliminar los dobleces agudos en las mangas. En los modelos D, este método permite probar sólo la mitad de las mangas que los guantes. En los modelos W, el método permite la carga completa de las mangas. También se pueden probar tantas mangas como guantes por el método recto usando uno de los fluidos de reemplazo de freón en el fondo del tanque. |
| Prueba de Mantas | Capaz de probar una o dos mantas (según el modelo). El soporte inferior está cubierto con una película no rastreable para eliminar los daños en los cajones debidos a los saltos de corriente en el borde de la manta. Se pueden probar todas las mantas de tamaño y voltaje estándar, incluyendo las de clase IV de 42″ x 42″. Se proporciona un juego de electrodos con el probador para cada posición. Hay electrodos adicionales disponibles para todos los tamaños de mantas. |
| Prueba de Mangueras y Capuchas | Capaz de probar dos mangueras de seis pies de largo o dos capuchas estándar. La marca, el tamaño y el modelo de la manguera y las capuchas que se van a probar deben especificarse al hacer el pedido para asegurar que se proporcionan los electrodos adecuados. |
| Prueba de puentes de línea | Se pueden probar uno o dos puentes de línea en el tanque de pruebas en lugar de guantes o mangas. |
| Tensión | El voltaje de entrada es de 120/240 v. 60 hertz CA monofásico. La serie L tiene un voltaje de prueba de 0-50.000 v. CA proporcionado por un transformador de servicio continuo de 12kva. La serie M tiene un suministro de 0-90,000 v. CC. La serie N contiene ambos suministros y un interruptor de transferencia para cambiar entre suministros de alto voltaje. El voltaje de prueba se mide por medio de un divisor resistivo conectado directamente a través del circuito de alta tensión. Una pantalla LCD muestra el voltaje de salida tanto digitalmente como con un gráfico de barras. El voltaje de prueba se sube y baja con un dispositivo especial de estado sólido a una velocidad de aproximadamente 1 kv CA o 3 kv CC por segundo. |
| Corriente | La corriente de cada guante/manga probada se monitoriza continuamente por el sistema de control del microprocesador. La corriente activa de fuga así como la corriente máxima se muestran en la pantalla LCD tanto digitalmente como con un gráfico de barras. |
| Tanque de prueba alta Tensión | Tanque construido en acero inoxidable de calibre 12. El labio exterior y todos los bordes son lisos y redondeados en un radio de 0,75″ para eliminar la corona del tanque a voltajes de hasta 50.000 v. CA y 100.000 v. CC. Se proporciona una válvula de drenaje de 1″ en el fondo del tanque para drenar el agua. Cuando se bajan los guantes a la posición de prueba, el exceso de agua se mantiene en una cubeta de rebose en la parte posterior del tanque elevando físicamente la manguera de descarga, lo que proporciona un cierre sin mantenimiento, eliminando los arcos de alto voltaje causados por el goteo de agua del tanque a la tierra en la prueba. Al final de la prueba, se baja la manguera de descarga y se deja que el exceso de agua se drene en la cuenca de recepción. |
| Ventilación | Aproximadamente 9 pcm de flujo de aire dirigido a cada guante / manga para eliminar el ozono generado durante la prueba. El colector de escape en la parte trasera de la máquina arrastra el aire a través de la superficie del agua a través de una entrada que es la longitud e incluso con la parte superior del tanque de alto voltaje. Esto elimina el ozono generado en el exterior de cada guante/manga. |
| Armario | Cáncamos en la parte superior para el levantamiento de la grúa. Puerta de acceso entrelazada proporcionada al área de pruebas en el extremo opuesto al área de alimentación y control para que el operador pueda entrar en la máquina para su limpieza y mantenimiento. Lámparas fluorescentes proporcionadas en el interior de la unidad y cableadas para ser operadas cuando la unidad está apagada. En la zona de alimentación eléctrica y de control se ha previsto una puerta de acceso con cerradura de seguridad. |
| Llenado de agua | Cada guante se llena a través de un tubo de .375″ para permitir el llenado simultáneo de cada guante en 30 segundos. |
| Control | El sistema basado en menús proporciona todos los controles desde el panel de control frontal. Todas las pruebas estándar vienen predefinidas para el usuario. Las pruebas predefinidas establecen todos los ajustes de la máquina y ejecutan automáticamente la prueba en la clase de guante o manga especificada. También hay disponibles 10 modos de prueba definidos por el usuario, así como un modo para el control manual de todo el sistema. |
| Indicadores | Los indicadores luminosos LED funcionan en modo a prueba de fallos al estar encendidos en todo momento. Las luces parpadean cuando indican. Una luz roja de “FALLA DE ALTA TENSIÓN” y una luz ámbar de “SOBRECORRIENTE” se proporcionan en el portador justo encima de cada guante. Una luz roja de “FALLO” y una luz verde de “PRUEBA COMPLETA” se proporcionan en el panel de control. La pantalla de corriente de la LCD muestra la corriente de fuga actual, además de guardar la corriente máxima. Después de un fallo, la pantalla LCD también indica qué guantes han fallado. |
| Operación | El ciclo de operación comienza después de que el operador selecciona un nuevo tipo de guantes en el menú, que ajusta automáticamente la profundidad, el nivel de llenado de agua, el tiempo de prueba, el voltaje, el límite de corriente, la velocidad del ventilador y extractor, con un solo ajuste. No es necesario seleccionar el menú si no se cambia el tipo desde la última prueba. Los elementos probados se montan en la máquina. El operador presiona el “START”. La máquina puede probar artículos individuales o completamente cargados. Los guantes se llenan simultáneamente y de forma automática hasta el nivel adecuado. El llenado de agua puede ser desviado para todas las posiciones sin guantes o en todas las posiciones cuando se prueba con mangas. Los guantes/mangas se bajan en el tanque de alto voltaje. Ciclo de alto voltaje: eleva el voltaje de prueba al valor establecido, multiplica automáticamente la duración de la prueba, hace parpadear los indicadores de sobrecorriente o de fallos, hace sonar el indicador audible de los productos de goma que han fallado y baja el voltaje de prueba. Al final del ciclo, los guantes/mangas se vuelven a colocar en la posición de carga. Al final de todas las pruebas sin un fallo de alto voltaje, una luz verde de “PRUEBA COMPLETA” parpadea y suena una señal audible pulsante. |
RECURSOS
Downloadable Spec Sheet LSY, MSY, NSY Series
The LSY, MSY and NSY Series is The VON Corporation’s fully automated, microprocessor controlled test lab in a box. Units allow testing of gloves, sleeves, blankets, line hose, hoods and even line jumpers. All standard rubber goods can be tested, even class IV. All machine adjustments are controlled via a menu operated digital microprocessor control system.
