BI-.35S1

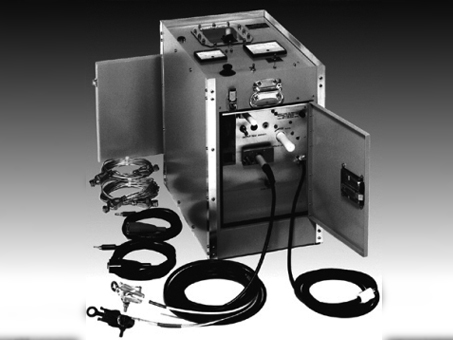

Localizador de Fallas por Impulso (Generador de Impulsos) y Probador de CC HI-MEG
- Unidad portátil para dos personas.
- Robosto/Gran durabilidad.
- Localizador de fallas en cables con descarga capacitiva de 30 kV.
- Probador de CC de 35 kV y 6 mA; megóhmetro de 35 kV.
- El medidor de salida totalmente protegido en el cable de alta tensión indica lecturas de fugas reales.
El BI-.35S1 de VON proporciona la forma más universalmente aceptada de localizar fallas en cables subterráneos. La “Generación de Impulsos” sigue siendo el único sistema que funciona de forma fiable en cables blindados como el cable neutro concéntrico tipo URD. Esta unidad contiene un intervalo de control de impulsos continuamente regulable VON, un circuito duplicador de voltaje VON con rectificadores de silicio sumamente fiable, enchufes independientes para pruebas y localización de fallas, un inversor integrado opcional con cables de batería de 15 pies que permiten el funcionamiento con una batería de camión de 12 voltios, y mucho más.
| Peso | 80 libras (36,4 kg) |
|---|---|
| Ancho | 15,125 “(38,5 cm) |
| Altura | 18 “(45,7 cm) |
| Longitud | de 23 “(58,4 cm) sobre las asas |
| Entrada | 110-125 voltios 50-400 hz A.C. o 12 voltios DC (opcional) o 210-280 voltios 50 hertz (opcional) |
| Prueba | de 5 ma a 45 kv, 1% de ondulación de 6 ma a 35 kv |
| Caja | Aluminio con acabado gris |
RECURSOS
Downloadable Spec Sheet BI-.35S1 Impulse Fault Locator (Thumper) & HI-MEG D.C. Tester
VON’s BI-.35S1 provides the most universally accepted way to locate underground cable faults. “Thumping“ is still the only system that works reliably on shielded cable such as URD type concentric neutral cable. This unit contains a VON continuously adjustable impulse control gap, high reliability VON voltage doubler circuit with silicon rectifiers, separate sockets for testing and fault locating, optional built in inverter with 15 ft. battery leads that permit operation from a 12 volt truck battery, and much more.
Downloadable Instruction Manual BI-.35S1
The BI-.35S1, and it’s predecessors the BI-.35S and BI-.35 are the VON Corporation’s original one piece cable fault locator. The instruction manual and short form instruction sheet for use and operation are linked below. Please note, that the BI-.35S1 and BI-.35S models share one set of instructions, while the original BI-.35 has a different set of instructions. Please make sure and check the nameplate of your unit to confirm which model you have.
